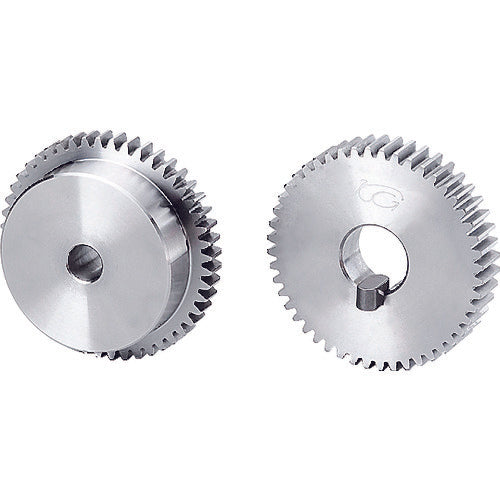

KG 平歯車 S2S 64B-S-1220 S2S 64B-S-1220

¥6066

(税込) 送料込み

商品の説明

商品詳細はオレンジブックカタログ2022年の【2巻0149ページ】をご確認下さい。

※紙カタログのページです。デジタルカタログはページ数が異なります。

掲載画像はオレンジブックカタログ2022年初出時のものです。
現在の仕様（色・形・細かな性能等）と異なる場合がございます。
またサイズ違い等画像がすべてご用意できない場合には、サイズ違いをイメージにて掲載している場合がございます。
メーカーHP等で現在の仕様をご確認下さいますようお願いいたします。
使用用途に影響のない画像との違いでの返品・交換は致しかねますのでご了承下さい。

オレンジブックカタログでは多数のメーカー製品を取扱っております。
メーカーによっては店内別ページにて他流通ルートの同等品が別価格で販売されている場合がございますが
価格等は購入ページのものとなり変更はできかねます。あらかじめご了承ください。

【ご注意】
・商品画像はサイズ違いや色違いを含む代表画像(イメージ)を使用している商品がございます。　
・モデルチェンジ等により仕様や色等の変更が生じる場合がございます。
・画像の商品数と販売数は異なる場合がございます。(例：画像が2本でも販売は1本単位等)
※販売単位が不明な場合は当店までお問い合わせくださ。
商品画像とサイズ・色が違う等での返品・交換はお受けできませんので
最終的な仕様等不明な点はメーカーHP等にてご確認くださいますよう、よろしくお願い致します。

【メーカー】
●協育歯車工業（株）
【特長】
●小型精密歯車です。
●追加工がしやすい平歯車です。
●品番末尾Ｈは歯部高周波焼入済です。
【用途】
●一般産業機械、医療機器、食品機械に使用。
【仕様】
●モジュール：2
●歯数：64
●形状：B3
●直径(mm)：φ128
●歯幅(mm)：12
●穴径(mm)：φ20
●直径：φ132
●全長(mm)：22
●キー溝b2×t2(mm)：6×2.8
●ハブ外径(mm)：φ50
●直径(mm)：φ132
●取付ねじM：M5
●取付ねじls：5
●ハブ長さ(mm)：10
●歯車精度：JIS　Ｂ　1702-1（ISO）8級（歯部高周波焼入品：9級）
●歯形：並歯
●圧力角：20°
【材質・仕上げ】
●機械構造用炭素鋼（S45C）
【セット内容・付属品】
●キー材
●セットスクリュー
【質量】
●970.000G
